Cómo empezar en Eurorack: tu primer sistema modular en Chile

Cómo empezar en Eurorack, en una frase: con un rack que suene el primer día. No necesitas saber de electrónica ni llenar un case de módulos; necesitas siete piezas que trabajen juntas: case con fuente, oscilador, filtro, envolvente, VCA, algo que mande la nota y el gate, y una salida. Si nunca has tocado un sinte, conviene partir por un semimodular y sumar el rack después. Si ya sabes qué le quieres pedir al modular, parte por el case y una voz completa.

Esta guía es para quien quiere su primer sistema modular, tenga o no un sinte.

Qué es un sistema modular Eurorack y qué cambia frente a un sinte

Un sistema modular es un sintetizador que armas tú, módulo por módulo, y que conectas con cables. Eurorack es el formato de módulos más usado: paneles de 3U de alto (128,5 mm) y ancho medido en HP, alimentados por una fuente común. Cada módulo hace una sola función, como generar una onda, filtrarla o abrir el volumen, y tú decides cómo se conectan.

Un sinte común trae ese recorrido armado de fábrica: el oscilador entra al filtro, el filtro al amplificador, y una envolvente abre el amplificador en cada nota. Si esa cadena todavía no te calza, parte por qué es un sintetizador y cómo funciona: se aprende en el navegador, sin comprar nada. En un rack, el recorrido no existe hasta que lo armas con cables. Puedes hacer que una envolvente mueva el tono en vez del volumen. El sistema hace lo que dicen los cables.

CV, gate y audio: las señales de un cable patch

Cada conexión entre dos módulos es un patch: un cable de 3,5 mm que une una salida con una entrada. «Un patch» también es el sonido que resulta de todas las conexiones. Por el mismo tipo de cable viajan cosas distintas:

• Audio: la señal que escuchas. Sale del oscilador, pasa por el filtro y el VCA, y llega a la salida.
• CV (voltaje de control): un voltaje que no se escucha y que mueve un parámetro de otro módulo, como el tono o el brillo. Un LFO, un oscilador tan lento que no se escucha (normalmente bajo los 20 Hz), manda CV cuando abre y cierra el filtro.
• Pitch (1 V/oct): el estándar de afinación. Cada volt de diferencia sube el tono una octava; por eso cualquier oscilador Eurorack se afina con cualquier teclado o secuenciador.
• Gate: una señal que se mantiene alta mientras la nota está apretada; le dice a la envolvente cuándo partir y cuándo soltar.
• Trigger: un pulso muy corto que marca un instante, sin duración.

Cuándo te conviene un sintetizador modular

Un rack tiene sentido cuando buscas algo que un sinte no te da:

• Un carácter de sonido muy particular o una fuente de ruido específica (qué es cada método está en tipos de síntesis).
• Modulación más profunda: varios LFO que se mueven entre sí, secuenciadores con probabilidad, funciones que se disparan unas a otras.
• Procesar audio de afuera, como un sinte, una guitarra o una voz, con los filtros y efectos del rack.

Si quieres más sonidos a mano, un sinte de escritorio o con teclado suele ser el camino más directo. La guía de cómo elegir un sintetizador te ayuda a ubicar cuál.

Dos rutas para empezar

No hay una sola puerta de entrada. Hay dos, y la buena depende de lo que ya tienes.

Ruta A: un semimodular primero

Un semimodular es un instrumento con sus módulos ya conectados por dentro: suena sin cables, y cada cable que conectas cambia o suma una conexión. Esa conexión interna de fábrica se llama normalización, y se interrumpe cuando enchufas un cable en esa entrada. Aprendes CV y gate sobre algo que ya suena, y el rack crece desde ahí.

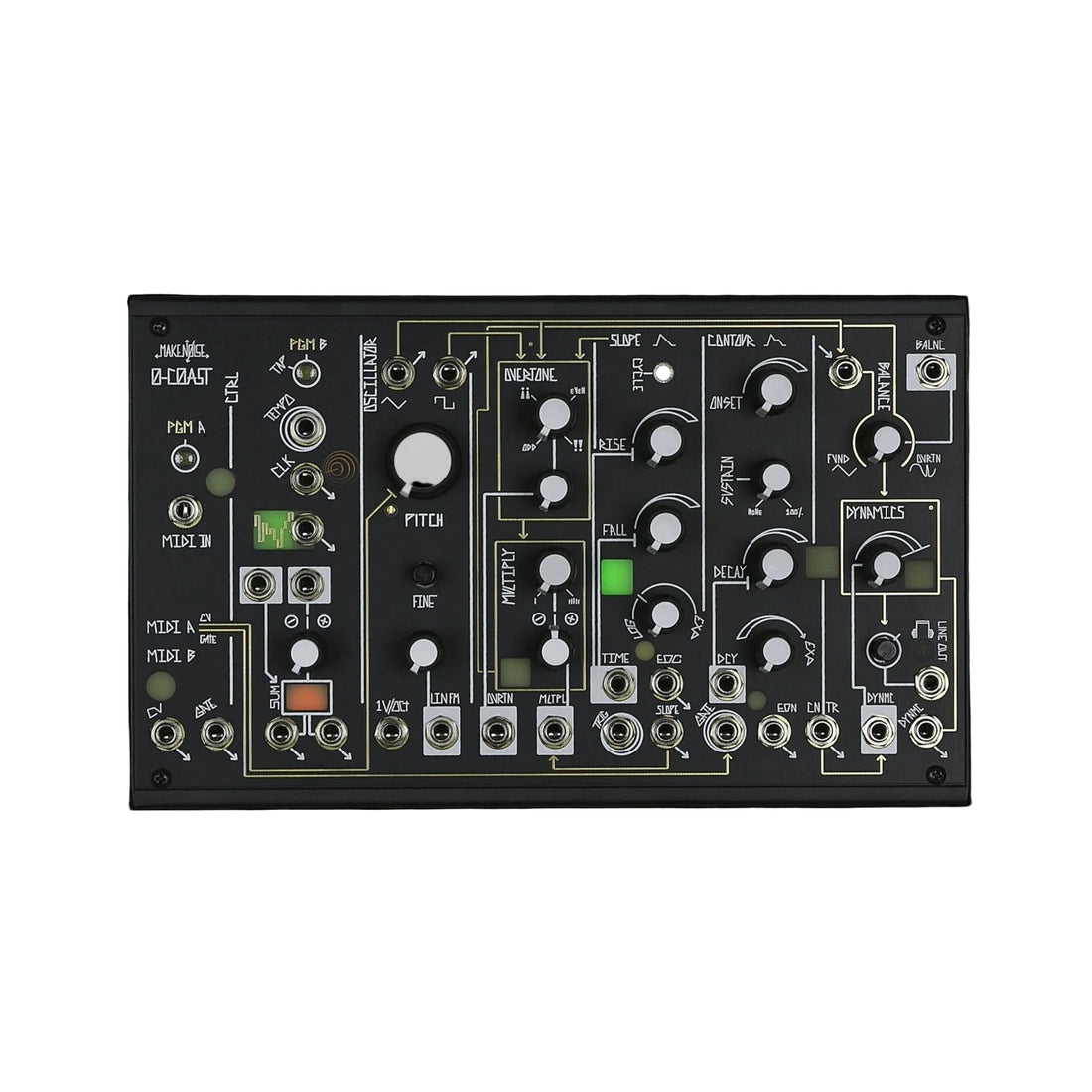

El 0-Coast de Make Noise sirve bien para esta ruta. Es monofónico y analógico, y sus niveles son compatibles con Eurorack, así que se conecta con tus primeros módulos. Trae MIDI a CV de dos canales por una entrada MIDI de mini-jack (MIDI es el protocolo que manda mensajes de nota y de control, no sonido; lo explica la guía qué es MIDI): el segundo canal saca CV y gate por su cuenta y puede tocar módulos del rack desde un teclado. Su sonido nace distinto al de la cadena clásica: en vez de partir de una onda rica y filtrarla, le suma armónicos a una onda simple y cierra cada nota con un low pass gate, un filtro y un amplificador en uno. Make Noise lo llama «No Coast». Ojo: su salida DYNMC entrega nivel modular, unos 10 Vpp, y va al rack, no a tus audífonos; para escuchar, usa la salida de línea. Ese y otros están en sintetizadores semimodulares.

Te conviene si nunca has tocado un sinte, o si el que tienes no trae entradas ni salidas de CV.

Ruta B: un rack desde cero

Compras el case con fuente, la voz completa, la fuente de gate y la salida el mismo día. Es más inversión de entrada, pero desde el día uno tienes un rack que suena y que crece contigo. Te conviene si ya entiendes el recorrido de la señal, o si ya tienes un teclado o un sinte con salidas de CV y gate que pueda tocar el rack.

En las dos rutas, el DAW (el programa donde grabas y produces) se conecta desde el primer día, para grabar lo que sale del rack y para mandarle el tempo. Los pasos están en cómo conectar tu Eurorack al DAW.

Qué necesitas para empezar en Eurorack: siete piezas

Para que un rack toque notas necesitas siete piezas, y ninguna sobra:

1. Case con fuente: la caja donde van los módulos; para empezar, siempre con fuente incluida.
2. Oscilador (VCO): el circuito que genera el sonido, una onda que se repite y cuyo tono depende del voltaje que recibe. VCO quiere decir oscilador controlado por voltaje.
3. Filtro (VCF): le quita parte de las frecuencias al sonido. El más común, el pasa bajos, deja pasar los graves y corta los agudos sobre la frecuencia de corte.
4. Envolvente: una forma de voltaje que se dispara con cada nota y cambia algo en el tiempo, como el volumen o el brillo.
5. VCA: sube y baja el volumen según el voltaje que recibe. Cerrado no deja pasar nada: por eso un rack sin algo que lo abra no suena.
6. Fuente de gate y pitch: un módulo MIDI a CV, que traduce los mensajes MIDI de un teclado, un DAW o un controlador a pitch, gate y clock para el rack; un teclado con salidas de CV y gate, o un secuenciador, que manda una serie de notas y gates, paso a paso, al ritmo de un clock, pulsos regulares que marcan el tempo. Sin gate, la envolvente nunca parte y el VCA queda cerrado.
7. Salida: un módulo de salida, que baja el nivel del rack al nivel de línea, el de interfaces, mesas y equipos de estudio, salvo que tu case ya traiga una.

Más cables patch, que no son un módulo pero van en la misma compra. El orden de compra y qué priorizar después está en qué módulos Eurorack comprar primero; cómo conectar esas siete piezas para que suene la primera nota, en tu primer patch.

Cómo se mide un rack: U, HP y profundidad

Eurorack tiene medidas fijas, y por eso puedes mezclar módulos de distintas marcas en el mismo case.

• Alto: todos los paneles miden 3U, o sea 128,5 mm.
• Ancho: se mide en HP, el ancho de un módulo: 1 HP = 5,08 mm. El VCO de 2hp ocupa 2 HP; el Maths de Make Noise, 20 HP. Una fila de rack de 19" tiene 84 HP útiles.
• Profundidad: la que más se olvida. Los cases planos tienen poco fondo y no todos los módulos caben. Un ejemplo: el Pod40X de 4ms acepta módulos de hasta 50,8 mm de fondo, y el VCO de 2hp mide 42 mm. Compara la de cada módulo con la del case.

Antes de pagar, arma tu rack en papel o en un planificador en línea como ModularGrid: ahí ves si todo cabe y si la fuente da abasto.

Fuente y consumo: cómo alimentar un rack Eurorack

Cada módulo se alimenta desde la fuente del case con un cable plano que va al bus de poder. Ese cable viene de 10 o de 16 pines. Los dos llevan +12 V, −12 V y tierra; el de 16 suma +5 V y dos líneas de CV y gate que solo usan algunos módulos. Tres reglas te ahorran plata:

1. Apaga el case antes de tocar un cable de poder. Monta, saca o da vuelta un módulo siempre con la fuente apagada; 4ms lo pone como primer paso en el manual del Listen IO.
2. Mira la franja roja. En el cable de poder, la franja roja marca el −12 V y va hacia la marca −12 V del bus. Al revés puede destruir el módulo, y 4ms advierte en el manual del Listen IO que un módulo mal conectado puede dañar a otros del mismo bus. Revisa la orientación cada vez, con el manual del módulo a mano.
3. Suma el consumo riel por riel. La fuente entrega corriente en tres rieles (+12 V, −12 V y +5 V), y cada módulo indica cuántos mA usa en cada uno. Se suma cada riel por separado y se compara con lo que entrega la fuente en ese mismo riel, con margen en cada uno: dejar un 20 % libre es la práctica habitual.

Un ejemplo con las cifras que publican los fabricantes. La fuente del 4ms Pod40X, que se enchufa con un adaptador que se compra aparte, entrega hasta 1.400 mA en +12 V, 670 mA en −12 V y 1.000 mA en +5 V. Estos cinco módulos sirven para mostrar la cuenta, no son un rack completo: les faltan la envolvente y el VCA, cuyo consumo 2hp no publica.

Módulo	HP	+12 V	−12 V
2hp VCO	2	27 mA	24 mA
2hp MMF	2	55 mA	55 mA
Make Noise Maths	20	60 mA	50 mA
Noise Engineering Univer Inter	6	40 mA	10 mA
4ms Listen IO (máximo)	6	62 mA	55 mA
Total	36 de 40	244 mA (17 %)	194 mA (29 %)

Sobra corriente, pero fíjate en la proporción: el −12 V se llena bastante más rápido que el +12 V. Sumado en un solo número, no lo verías. El mismo Pod trae cuatro conectores de poder, así que para el quinto módulo necesitas un cable de poder con más conectores: cuenta conectores, no solo HP.

Errores típicos al empezar

• Comprar por impulso. Cada módulo tiene que cumplir una función en tu cadena. Si no sabes cuál, todavía no es el momento.
• Partir con demasiados módulos complejos. Aprendes más con cuatro módulos que dominas que con doce que no sabes conectar.
• No anotar lo que funciona. Sácale una foto al patch y anota dónde quedó cada perilla. En un mes no te vas a acordar.

Cómo conectar tu sinte al Eurorack

Entrar al modular no significa jubilar tu sinte. Si tiene salidas de CV y gate, puede tocar módulos del rack; si tiene entradas de CV, el rack puede modularlo. Si solo tiene MIDI, un módulo MIDI a CV hace de puente.

Con el audio hay que cuidar el nivel. El audio de un rack va de unos −5 a +5 V, o sea 10 Vpp: bastante más que el nivel de línea de un sinte o de una interfaz. Hacia afuera se baja con un módulo de salida; hacia adentro se sube con un módulo de entrada con ganancia. Lo mismo vale para los pedales, y cuándo conviene uno en vez de un módulo está en pedales con Eurorack.

Preguntas frecuentes

¿Necesito saber electrónica para empezar en Eurorack?

No. Necesitas entender por dónde pasa la señal y revisar tres cosas al montar: el case apagado, la orientación del cable de poder y el consumo por riel. Lo demás se aprende patcheando.

¿Cuántos HP necesito para mi primer rack?

No hay una cifra fija. Suma el ancho de las siete piezas que elegiste y deja espacio para dos o tres módulos más. Si ya sabes que vas a crecer, conviene un case más ancho desde el principio que cambiar de case al año.

¿Qué cambia si armo mi rack en Chile?

Dos cosas. La red eléctrica es de 220 V: antes de enchufar, revisa en la etiqueta del adaptador de tu case que acepte 220 V y que el enchufe calce. La otra: 4ms, 2hp, Make Noise y Noise Engineering, las marcas de esta guía, las distribuimos oficialmente en Chile. Eso significa despacho rápido dentro del país, sin esperar una importación ni pagos sorpresa en aduana.

Si nunca has tocado un sinte, parte por un semimodular; si ya sabes qué quieres del rack, compra las siete piezas juntas y, con el case apagado, revisa la franja roja y los rieles antes de prender. Si tienes dudas con tu caso, escríbenos a hola@importwave.cl.
